Глиноземные пластины: плоскость полезна только при правильной поддержке пластины

Алюминиевая пластина может быть ровной с завода, но выйти из строя в эксплуатации.

Полка печи будет выгибаться из-за нагрузки между опорами. Тонкая изоляционная пластина с монтажным отверстием трескается вокруг отверстия. Точная основа проходит осмотр при комнатной температуре, но выходит из контакта при повторяющем изменении горячего и холодного.

Материал может подойти. Это связано с тем, что пластину называли плоской деталью, а не загруженной, нагреваемой и смонтированной.

Определить функцию пластины

Установки печей, электрические барьеры, основания оборудования, полупроводниковые опоры, износные пластины или керамические подложки — все это примеры того, что можно назвать «глиноземыми пластинами».

Контур может использоваться для различных целей. Сеттер — это устройство, предназначенное для транспортировки веса при высокой температуре. Живое оборудование отделяется изоляционной пластиной. Подложка обеспечивает плату цепями, и подложка должна контролировать тепло, но не искажать монтажную поверхность.

ProuPCERAИндивидуальные керамические подложкиСодержимое обеспечивает глинозем для использования в областях, где электрическая изоляция и жёсткость, химическая стабильность и тепловые характеристики должны идти рука об руку. Это подходящее сочетание, но чертёж должен выполнять одну основную функцию.

Опишите задание одним предложением, чтобы описать: нести или держать груз, сохранять опорную поверхность, предотвращать соприкосновение проводников, сопротивляться износу или транспортировать детали через термическую операцию. Когда пластина должна сделать всё, наступает время для приоритетов.

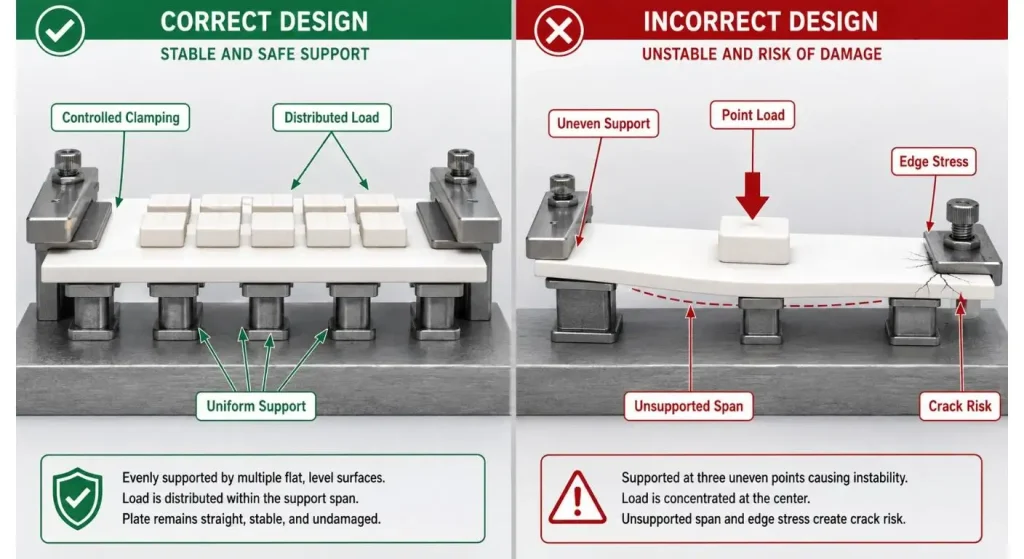

Опора перед увеличением толщины бревен отображается.

Первое измерение, которое обычно меняется при изгибе или трещинах керамической пластины — это её толщина. Возможно, это не первая проблема, с которой стоит заняться.

Определите все опорные точки, зажимы, винт, колодку и неопорный пролёт. Затем добавьте положение нагрузки. Даже силы на пластине дают иные результаты, чем когда пластина находится на трёх высоких точках или натянут поверх изогнутой металлической основы.

С акцентом на жёсткость, позиционирование и механическую изоляцию, ProuPCERAКонструктивный элемент из глиноземастраница посвящена этому. Эти преимущества всё равно должны быть обеспечены конструкцией вокруг плоской части в том, как она вводит нагрузку.

Не накладывайте глиноземную пластину по форме корпуса крепежами. Используйте плоские контактные поверхности, контролируйте силу зажима и соответствующие интерфейсы при необходимости. Если во время нагрева происходят изменения опоры, проверьте условия нагрева и холодную сборку.

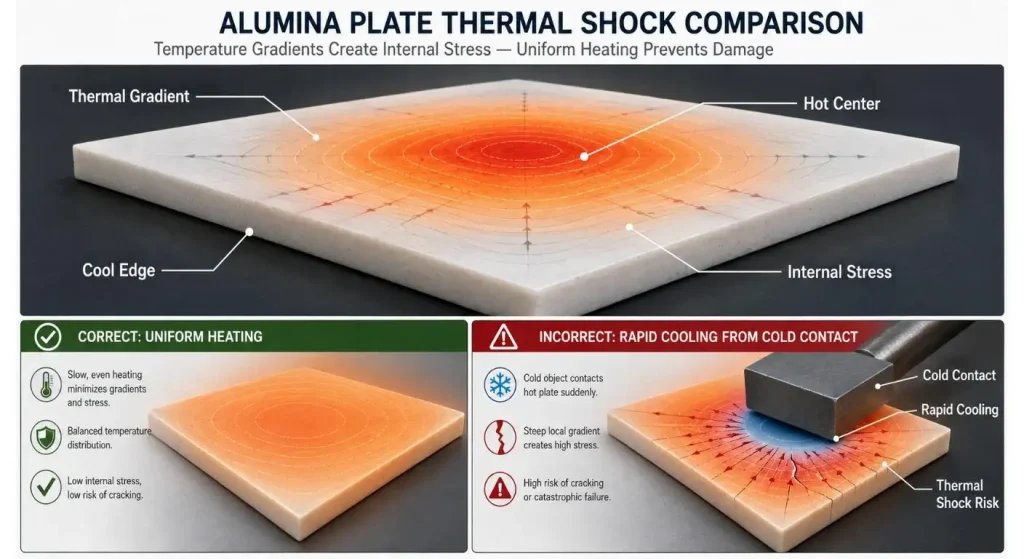

Тепловой шок начинается с разницы температуры

Устойчивость к высоким температурам не означает безопасного нагрева или охлаждения в любом случае.

Трещины начинаются, когда одна зона остывает или нагревается раньше другой. Крутые внутренние градиенты могут возникать в толстых участках, инструментах для холодной загрузки, прямого пламени и использовании большой массы металла в качестве нагревателя.

TheГлиноземная керамическая пластинав статье ProuPCERA упоминаются некоторые практические факторы теплового удара, включая: скорость нагрева и охлаждения, однородность печи, частоту нагрузки, метод опоры и контакт заготовки.

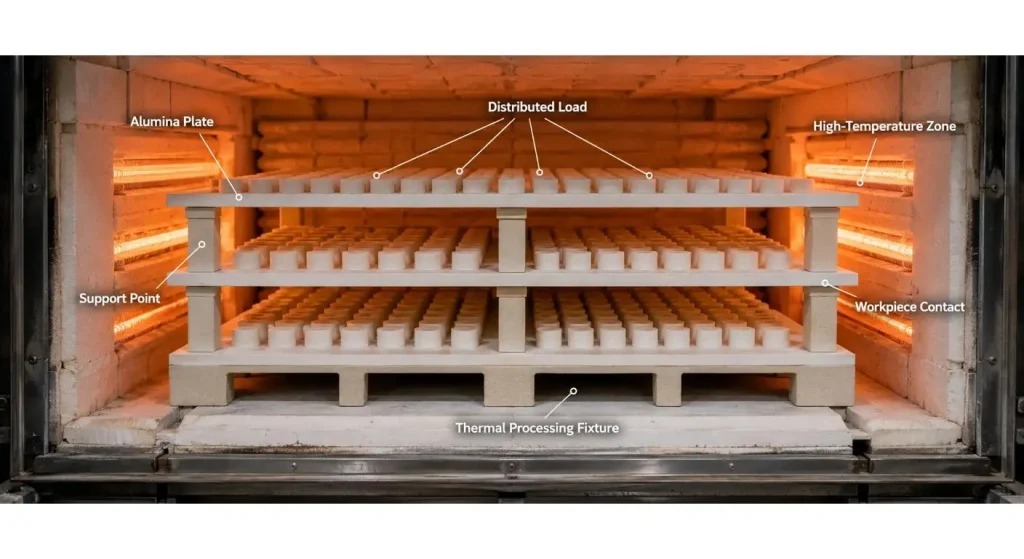

Если печь будет использоваться, обратите внимание на температурный диапазон, профиль нагрева, атмосферу, температуру нагрузки, контактные материалы и ожидаемое количество циклов.

Более толстая пластина может сделать пластину более прочной и жёсткой, но также может обеспечивать более медленную термоуравнивающую пластину. Улучшенная конструкция имеет более реалистичный термический цикл с жёсткостью.

После достижения плоскости она должна быть равна сборке.

Плоскость связана с контактом, выравниванием, теплообменом и распределением нагрузки.

Требуемое значение должно быть связано с реальным интерфейсом. Для пластины под мягкой прокладкой плоскость может быть не такой хорошей, как у пластины при точном этапе. Если небольшая деталь критически важна, то всю пластину нужно затянуть, что увеличит стоимость и не влияет на функцию.

Типичная способность ProuPCERAКерамические спейсеры из алюмёзаСтраница указывает: размер до 400 × 400 мм, точность размера ±0,005 мм, плоскость 0,003 мм. Эти числа могут быть полезны при обсуждении осуществимости, но не гарантируются для всех размеров, толщин или схемы отверстий.

Определите назначение лица, площадь измерения, поддержку для осмотра, плоскость лицевой панели или общую плоскость и отделку поверхности.

Ввод в проектирование	Что подтверждать	Риск в случае пропажи
Основная функция	Установка, опора, изолятор, подложка или износная пластина	Противоречивые приоритеты проектирования
Размер пластины	Длина, ширина и толщина отделки	Неправильный план формования или обработки
Планировка поддержки	Точки контакта, пролеты и места зажима	Изгиб или локальное трещинание
Прикладная нагрузка	Вес, положение и распределение нагрузки	Чрезмерное отклонение пластины
Тепловой цикл	Температура, скорость набора и частота циклов	Отказ от термического удара
Атмосфера	Воздействие воздуха, вакуума, газа или химических веществ	Несовместимость материала или поверхности
Отверстия и прорези	Положение, расстояние по краям, радиусы и фаски	Слабые керамические паутины
Плоскость	Функциональная лицо, площадь и состояние инспекции	Плохой контакт или выравнивание
Поверхностная отделка	Требование контакта, соединения, отпускания или очистки	Ненужные расходы или плохая работа
Упаковка	Разделение, ориентация и защита кромок	Чипы при транспортировке

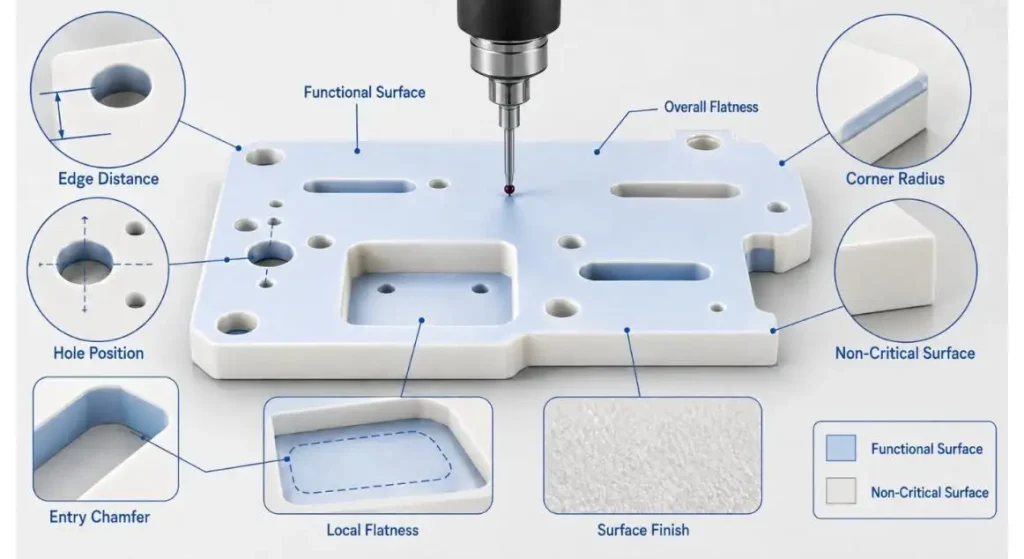

Когда у хороших пластин появляются отверстия и щели, они слабы.

Отверстие удаляет материал, несущий нагрузку, нарушает теплопоток и создаёт концентрацию напряжений. Чувствительность пластины к работе и силе зажима может быть вызвана отверстиями, расположенными очень близко друг к другу, острыми углами и тонкими керамическими перепонками.

Найдите отверстия как можно дальше от сильно загруженных краёв. Указывайте соответствующие расстояния кромок, фаски и радиусы. Не «копируйте» узор металлических кронштейнов на керамике без повторения.

Страница ProuPCERAКастомные детали Aluminaподходит для форм и сложной геометрии, основанной на чертежах, и может быть точно изготовлена. Эта гибкость лучше всего подходит для чертежей, различающих критические отверстия и контактные грани, а также очерчивают контуры, которые не являются критичными.

В прорезах и карманах указано направление доступа к инструменту и поверхность, в которую не следует вламывать. Простой элементом в CAD может быть слабый срез после спекания.

После контакта, очистки и износа следует следовать поверхностное покрытие.

Полировка поверхности не всегда хороша по всей поверхности.

Гладкие контактные поверхности могут минимизировать зацепление частиц, трение и/или износ. Если требуется сцепление, покрытие или механический захват, может быть желательна контролируемая шероховатость. Установщики печей могут нуждаться в поверхности, которая отдаст заготовку без загрязнения.

Вместо того чтобы шлифовать и отделывать всю деталь, руководство ProuPCERA по обработке глинозема — подбирать шлифовку и отделку с функциональной поверхностью.

Укажите только те поверхности, которые должны получить специальную отделку. Также укажите допустимые сколы, следы от шлифовки, поломки кромок и загрязнение перед первой партией.

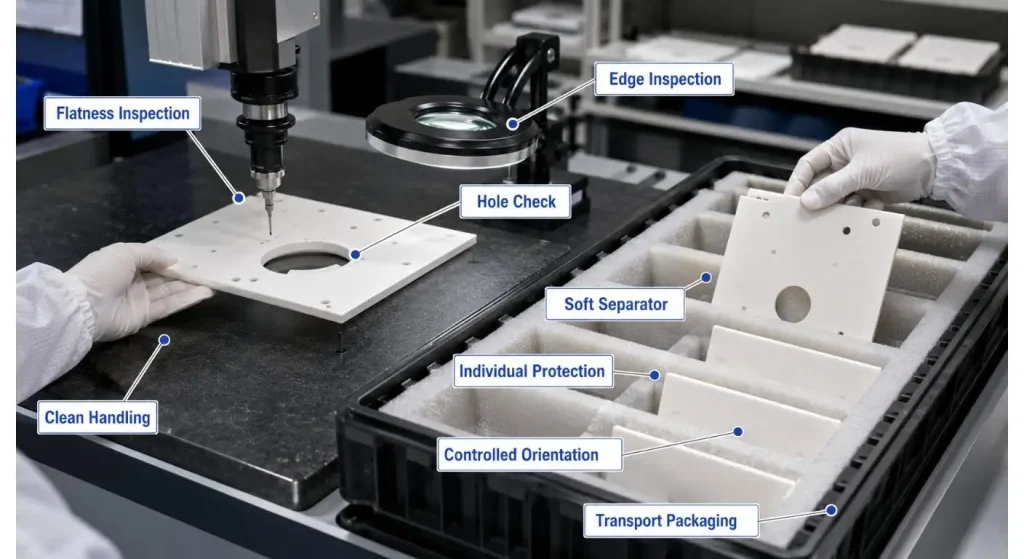

Считайте, что пластина — это точная деталь, а не плитка.

Процесс мытья, осмотра, упаковки и установки больших тонких пластин легко повреждается.

При подъёме с одного угла это способствует изгибающему напряжению. Твёрдые керамические поверхности могут отколоться при сложении друг на друга. Во время транспортировки небольшая частица между двумя пластинами может превратиться в точечную нагрузку.

Отдельные лотки и чистые мягкие прокладки с контролируемой ориентацией. Ищите края и отверстия после удара или неожиданного зажима.

Поделитесь историей работы с поставщиком.

РАЗМЕРЫ указаны на чертеже. Редко даётся ответ на вопрос, почему одно отверстие должно быть плоским или почему одно отверстие подвергается тепловому напряжению снова и снова.

Применение в состоянии, качество материала, размеры, информация о скважине, планировка опоры, нагрузка и тепловой цикл, атмосфера, критические грани, отделка, количество, метод инспекции.

Это означает, что поставщик может рассматривать формовку, спекание, механическую обработку и инспекцию как один процесс и не выставлять сметы на прямоугольник с отверстиями.

Заключение

Если жёсткость, изоляция, износостойкость и термическая устойчивость сбалансированы для поддержки и нанесения глиноземных пластин, их можно эффективно использовать.

Начните с введения пути нагрузки и температурного пути. Затем толщина/плоскость/отверстия/рёбра/ребра в этих условиях.

Идея НЕ в самой плоской пластине на чертеже. Это пластина, которая продолжит работать после установки, нагрева, очистки и повторных производственных циклов.

Часто задаваемые вопросы

Вопрос 1. Для чего используются глиноземные пластины?

Они применяются для различных целей, таких как установки печей, электрические барьеры, конструктивные опоры, износные поверхности и керамические подложки.

Вопрос 2. Чем толще глиноземная пластина, тем лучше предотвратить трещины?

Нет: Дополнительная толщина обеспечит большую жёсткость, но приведёт к большему тепловому градиенту и весу.

Вопрос 3. Возможно ли иметь отверстия и прорези в глиноземных пластинах?

Да, в зависимости от расстояния до края, толщины керамической паутины и целесообразности производства.

Вопрос 4. Что вы имеете в виду, говоря о плоскости важна?

Распределение нагрузки, контакт, выравнивание и теплопередача зависят от плоскости.

Вопрос 5. Что должно быть в RFQ?

Включите чертеж, сорт материала, расположение опор, нагрузку, термический цикл, критические поверхности, а также метод и количество инспекции.
