Глиноземный керамический изолятор: спроектировать путь перед испытанием напряжения

Иногда отказ изоляции начинается не с молнии.

Это может начаться с едва заметного следа следа рядом с отверстием или пылью, застрявшей в канавке, или металлической шайбой, трещещей трещинувшийся керамический край. В данный момент всё может казаться нормальным, но тогда электрическое разделение будет менее надёжным.

Дизайн керамического изолятора из глинозема должен основываться на способе передачи электричества, а не просто на технических характеристиках материала.

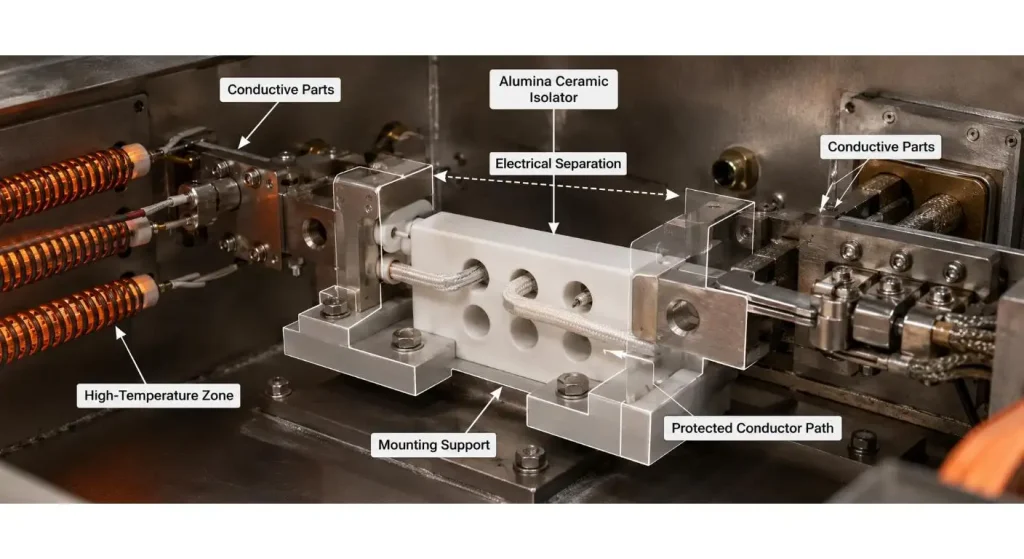

Чётко сформулировать, что должен отделить изолятор

Первым шагом является определение проводящих компонентов с обеих сторон керамики.

Проверьте правильное напряжение, переходное напряжение, если оно есть, ток переменного или постоянного тока, частоту, температуру и окружающую среду, а также необходимо ли изолатору справляться с механической нагрузкой. Деталь, разделяющая два вывода в сухом корпусе, должна выполнять иную задачу по сравнению с опорной частью электрода рядом с теплом, влагой или остатками процесса.

ProuPCERAКерамический изолятор из глиноземадоступна для электрического, отопительного, сенсорного и промышленного использования, например, для многоотверстительных конструкций. Итоговая геометрия должна основываться на фактической конфигурации и креплении проводников.

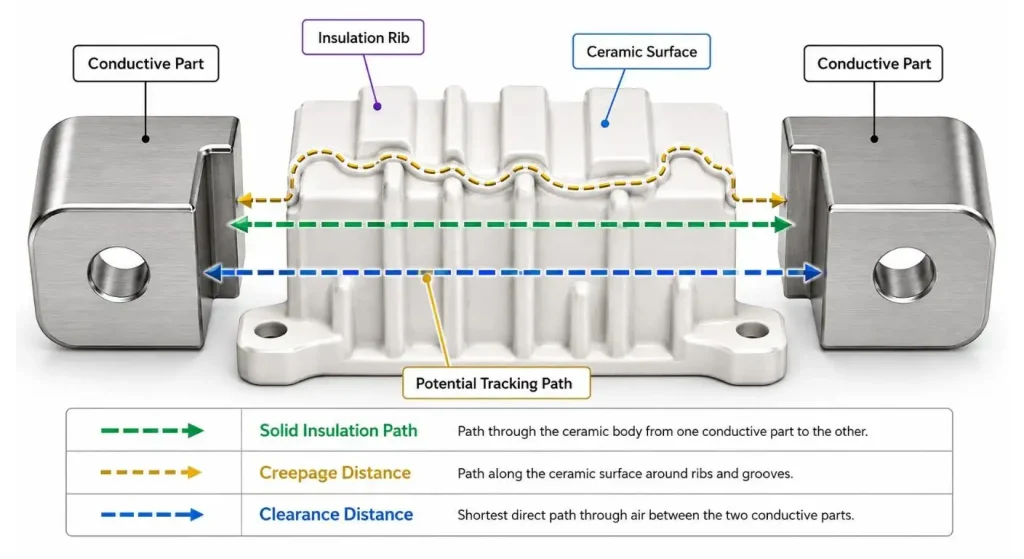

Крупная изоляция — одна из многих препятствий

Полная сборка не обязательно безопасна, если керамический корпус обладает высокой диэлектрической прочностью.

Возможно, что электричество проходит через воздух между проводниками или вдоль загрязнённой керамической поверхности. Таким образом, зазор, расстояние ползучести, ребра, канавки, влажность, пыль и высота могут быть важны, и так же важны, как толщина стенки.

IEC 60664-1 охватывает расстояние зазора и расстояния прокладки и/или координации твердой изоляции для низковольтного оборудования, к которому он применим. Эти расстояния следует рассчитывать исходя из условий системы, а не просто копировать из другого керамического компонента, не связанного с рассматриваемой проблемой.

Теплоизоляционная поверхность формируется с помощью керамики. Длина поверхности и защита или чистота зависят от конструкции оборудования.

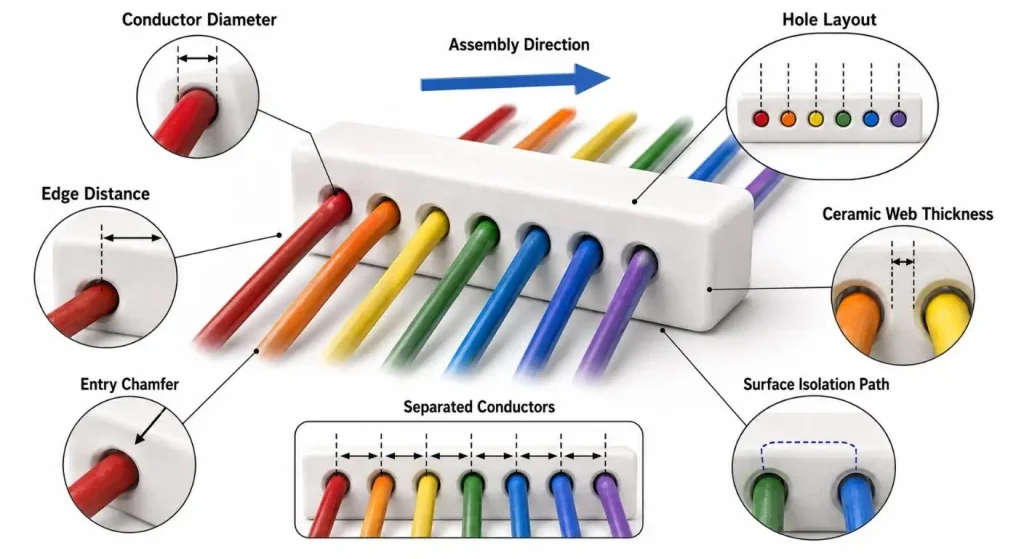

Если вы используете многодырочную геометрию, вам понадобится карта проводников

Изолятор с несколькими отверстиями — это тип изолятора, который может разместить несколько проводов или электродов в небольшой области. Его также можно использовать для размещения проводников слишком близко друг к другу, если рассматривать это как упражнение по сверлению.

Для каждой лунки записывайте:

• диаметр проводника;
• электрический потенциал;
• требуемое разделение;
• направление вставки;
• допустимое движение;
• расстояние по краям;
• Доступ к инструменту сборки.

Содержимое глиноземого изолятора ProuPCERA имеетМногоотверстиеный глиноземный изоляторС акцентом на прокладку и разделение направляемых проводников для компактных электронных сборок. Следует рассматривать эти пункты вместе: положение отверстий, толщину керамической сетки и наружные пути поверхности.

Два отверстия могут не только отличаться по размерам, но и обеспечивать недостаточную изоляцию стен.

Держите края близко к сборке без повреждений

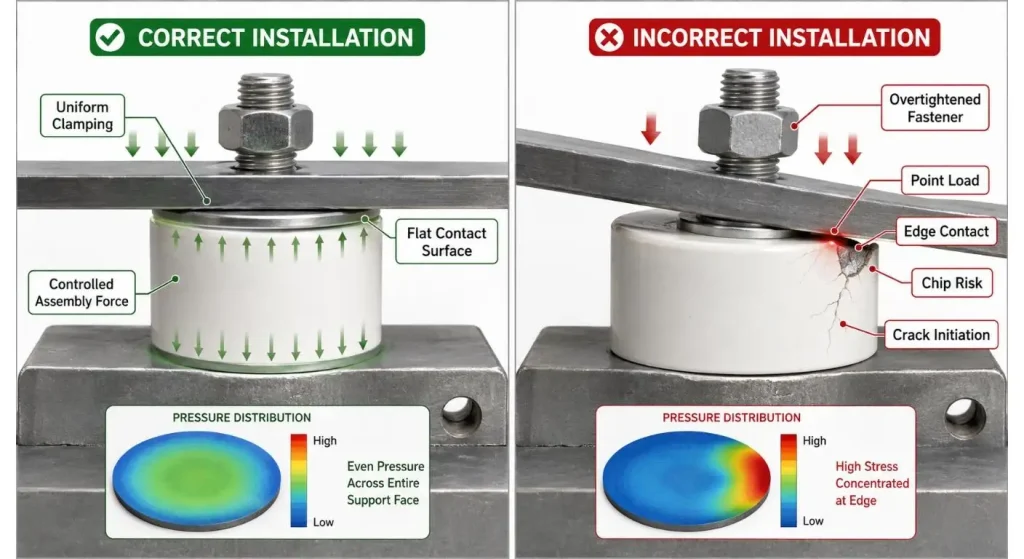

Керамические ручки могут подвергаться сжатию, но при сборке могут быть перегружены, что приводит к локальному натяжению, изгибу или удару.

Точка концентрации сил может возникнуть на остром металлическом кронштейне, шайбе или чрезмерно затянутом болте. Повреждение может сразу проявиться в виде скола, или небольшая трещина может распространяться и расти под воздействием вибрации и температуры.

Проектирование и использование контролируемых контактных поверхностей, соответствующих радиусов и шайб или соответствующих интерфейсов по мере необходимости. Не заставляйте керамическую деталь компенсировать выравнивание других металлических деталей.

AnКерамический прокладка из глиноземаимеет преимущество в том, что он проще, чем тонкий, сложный изолятор с несколькими «нагрузками на аккордеон», где изолятор используется для определения зазора. Фактически, по данным ProuPCERA, эти прокладки обеспечивают как электрическую изоляцию, так и структурное позиционирование.

Ввод в проектирование	Что подтверждать	Риск в случае пропажи
Электрические обязанности	AC/DC напряжение, частота и переходные процессы	Недостаточная конструкция изоляции
Компоновка проводников	Положение, размер и электрический потенциал	Недостаточное разделение
Крипейдж и очистка	Наземные и воздушные пути	Отслеживание или флэшовер
Геометрия отверстия	Диаметр, положение и толщина керамической сетки	Слабые стены или плохая прокладка проводов
Механическое крепление	Поверхность зажима, крепеж и сила сборки	Сколы или скрытые трещины
Тепловое условие	Температурный диапазон и скорость циклирования	Напряжение, связанное с расширением
Окружающая среда	Влажность, пыль, химикаты и вакуум	Поверхностная протечка или загрязнение
Керамическая сортировка	Чистота глинозёма и требуемые характеристики	Ненужные затраты или неподходящий материал
Инспекция	Размеры, внешний вид и диэлектрические испытания	Неконтролируемое приём
Валидация сборки	Конечный корпус, проводники и крепежные элементы	Компонент проходит, но система выходит из строя

Пусть керамика и металл течёт естественно

При сборке комнатная температура не считается высокой температурой.

Металлические клеммы, корпус и крепежи могут иметь скорость расширения, которая может не соответствовать скорости глинозема. По мере нагрева оборудования плотно сжатый керамический компонент может подвергаться возрастающему напряжению, а при охлаждении — ещё одному узору напряжения.

Подтвердите рабочую температуру, скорость нагрева, скорость охлаждения и количество циклов. Обеспечьте достаточный контроль положения, чтобы керамика не блокировалась между расширяющимися металлическими компонентами.

AnКерамическая трубка из глиноземаМожет использоваться для создания непрерывной изоляционной втулки в проводнике или для защиты датчика в горячей зоне. Несмотря на это, необходимо обеспечить толщину стенки, неподдерживаемую длину и торцевую опору для соответствия тепловой и механической среде.

Нажмите на «Чистоту» в поле «Заявка».

Не все с самым высоким процентом глинозема являются лучшими коммерческими характеристиками.

Качество материала может влиять на электрические свойства, термическую устойчивость, механические свойства, отделку поверхности и пригодность к обработке, а также стоимость машины. Выбор основан на напряжении, температуре, атмосфере, чувствительности к грунту и ограничениях по размерам.

Избегайте использования требований к чистоте вместо требований к производительности. Указывайте на сохранение изолятора и необходимую проверку.

Отверстия, канавки, ступени или монтажные элементы могут быть настраиваны под требования приложения и доступны для просмотра в чертеже ProuPCERA. В предложении следует чётко различать критически важные изоляционные поверхности от тех, которые могут требовать только обычного производственного контроля.

Проверьте поверхности, до которых может достичь электричество

Отчёт по размерам мог бы подтвердить диаметр и расположение отверстия, а не то, что наиболее важно для изоляции.

Обращайте внимание на сколы, трещины, острые края, следы от шлифовки, загрязнения и проводящие остатки на рабочих поверхностях. Внимательно следите за узкими керамическими паутинами, выходами отверстий, зажимными участками и поверхностями с разным электрическим потенциалом.

Методы краткосрочного электрического испытания твердых изоляционных материалов приведены в IEC 60243-1, которые включают методы, связанные с пробой поверхности. Результаты испытаний материалов не должны приравниваться к утверждению готовой геометрии оборудования.

Перед производством договоритесь, требуется ли диэлектрическое тестирование, измерение, внешнее тестирование или пакетное отбор.

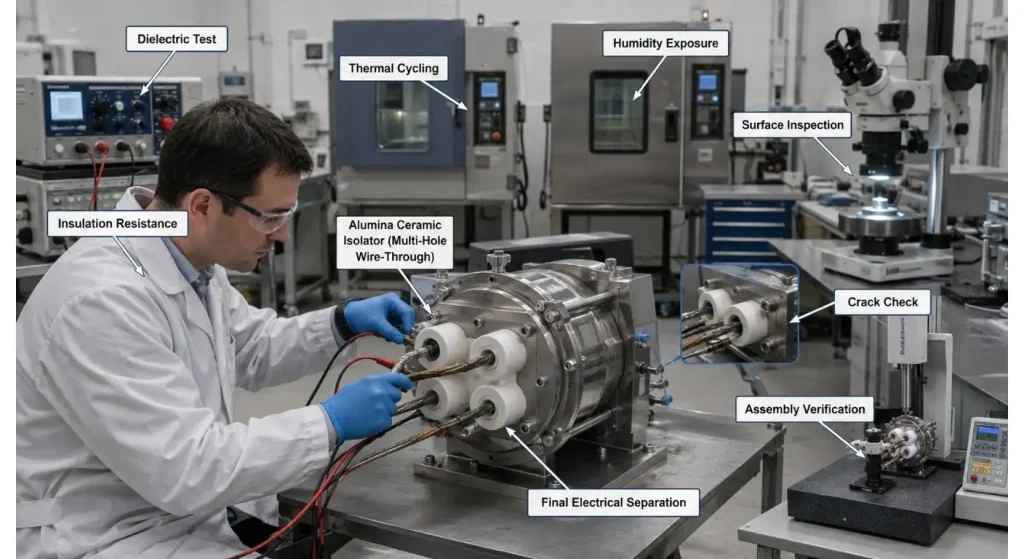

Завершить сборку, проверить.

Невозможно воспроизвести металлические интерфейсы, проводку, загрязнение и тепло в готовом изделии с помощью рыхлого керамического изолятора.

Тестируйте типичные узлы с производственными проводниками, крепежами и креплениями. При необходимости добавьте необходимые условия напряжения, температуру циклирования, загрязнение/воздействие влажности и механическую вибрацию.

После тестирования проверьте на:

• отслеживание поверхностей;
• доказательства вспышки;
• Любая трещина или скол по краю;
• ослаблены проводники;
• уменьшение пролётов;
• изменение цвета или отложений;
• Изменяет расположение точек.

Речь не только о демонстрации изоляции из глинозема. В том, чтобы продемонстрировать, что готовая конструкция обеспечивает достаточное расстояние между проводящими компонентами в течение жизненного цикла.

Заключение

Изолятор керамики из глинозема эффективен для обеспечения такой же электрической защиты границ благодаря своему материалу, форме и установке.

Сначала напряжение и расположение проводников. Затем проверьте ползунок, зазор, расстояние между отверстиями, зажимы, термическое движение и состояние поверхности. Однако даже керамическая деталь высокой чистоты не решает проблему неконтролируемого пути протечки или монтажной детали, которая постепенно повреждает деталь.

Включите чертеж, карту проводников, рабочее напряжение, температурные требования, механическую нагрузку, окружающую среду и инспекцию для отправки поставщику. Эта информация даёт более надёжный изолятор, чем само по себе «высокосортный глинозем».

Часто задаваемые вопросы

Вопрос 1. Что такое керамический изолятор из глинозема?

Глиноземная деталь для разделения и поддержки проводящих частей. Она также может служить термостойкой, позиционирующей и механической поддержкой.

Вопрос 2. В чём разница между изолятором и изолятором?

Эти термины используются аналогичным образом при поиске керамических компонентов. В электрической системе «изолятор» также может означать устройство отключения, поэтому важно уточнить чертёж и применение.

Вопрос 3. Подходит ли глиноземная керамика для использования при высоких температурах?

Глинозем имеет множество применений в высокотемпературных электротехниках. Он зависит от температурного цикла, атмосферы, монтажных напряжений и качества материала.

Вопрос 4. Почему во время сборки в керамических изоляторах появляется трещина?

Наиболее распространённые причины — разные зажимы, удары, неправильные зажимы, острый металлический контакт и несоответствие теплового расширения. Конструкция крепления не должна иметь концентрированных напряжений.

Вопрос 5. Что нужно знать, чтобы определить цитату?

Качество материала, чертеж, напряжение, расположение отверстия, размер проводника, температура, способ монтажа, критические размеры, количество и требования к инспекции.
