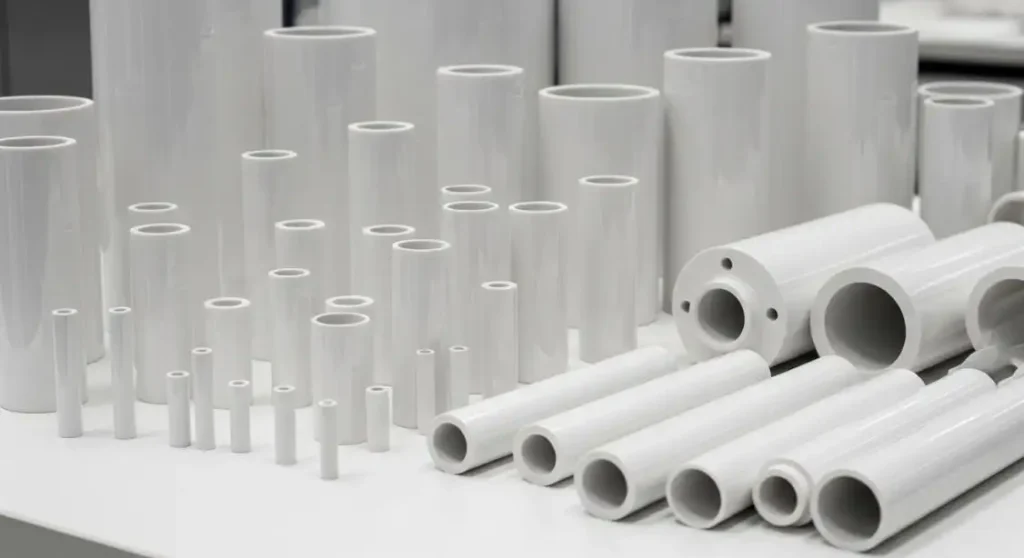

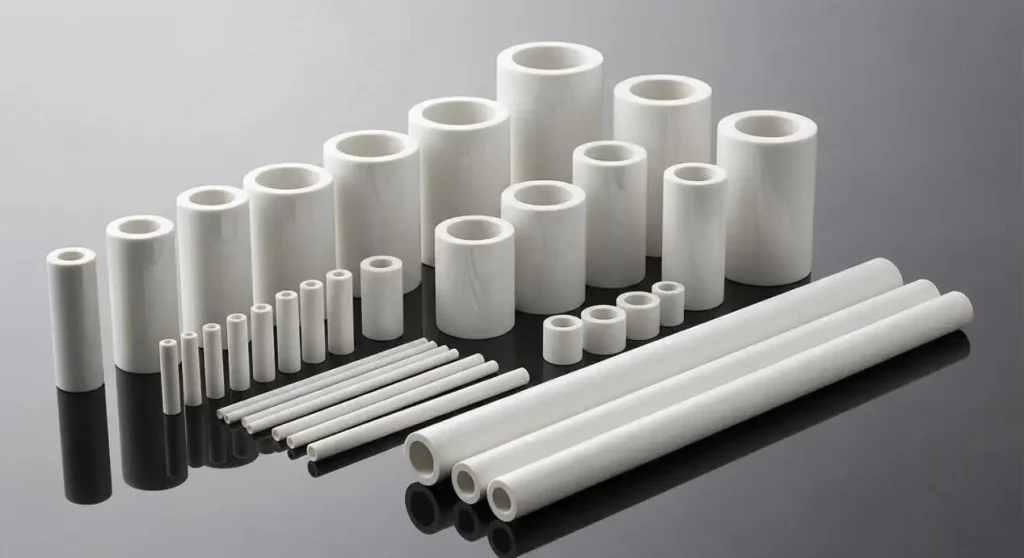

Керамическая трубка из циркония: как выбрать размер, допуск и отделку

Выбор керамических трубок Циркония Становится гораздо проще, если рассматривать это как решение по размеру, допуску и отделке, а не только как к выбору материала, основанному на чертеже.

1) Начните сtПрименение: ЧтоtТрубка действительно должна быть

С точки зрения производителя UPCERA, керамическая трубка из циркония обычно выбирается по одной из трёх причин: стабильная производительность при нагреве, высокая износостойкость при скользящем контакте или надёжная коррозионная устойчивость при слишком быстром старении металлов. Но «лучшая» трубка всегда та, которая соответствует методу работы.

Прежде чем выбирать размерности, поясните функцию в одном предложении:

• Является ли трубка защитной втулкой (изоляцией, барьером или экранированием)?

• Это износная часть (направляющая, локализация, трение, герметизация)?

• Это путь потока (жидкость, газ, шлам, порошок или волокно)?

Эти три сценария используют разные приоритеты. Защитные рукава больше заботятся о прямолинейности и безопасных краях. Изношенные детали больше обращают внимание на толеранность к ID/OD и поверхностное покрытие. Дорожки потока больше заботятся о качестве и чистоте сверлия.

2) Размер выбораtПрактический способ: OD, ID, Длина,and Прямолинейность

Керамическая трубка из циркония определяется OD (внешним диаметром), внутренним диаметром (ID) и длиной. Но успех определяет то, как эти размеры ведут себя при сборке. В производстве мы часто видим, что «правильный номинальный размер» всё ещё не срабатывает, потому что поверхность расположения, толщина стенки или ожидаемое ожидание прямолинейности не были определены на ранней стадии.

ОТand ID: Определите, какую поверхность использовать"Местоположения" the Part

Задайте один вопрос: какая поверхность центрирует трубку в системе — передозировка или ID?

• Если трубка установлена в металлическом корпусе, OD часто находит деталь.

• Если трубка идёт по валу, штифту или проводу, ID часто находит деталь.

После выбора поверхности вы сможете более свободно проектировать другую поверхность. Это снижает стоимость и предотвращает чрезмерную терпимость.

Чтобы сделать это конкретным, вот распространённый пример с циркониевым рукавом/трубкой, используемый в деталях точного выравнивания:

• OD 3,2 ± 0,02 мм

• ID 2.493 ± 0.001 мм

• Длина 11,4 ± 0,1 мм

Обратите внимание, что это говорит новичку: когда ID — функциональная функция локализации, она часто держится гораздо сильнее, чем OD.

Практические советы по размеру, используемые во многих сборках:

• Сохраняйте реалистичную толщину стены для прочности при обработке и установке

• Избегайте очень резких переходов на концах; Добавьте небольшой ввод или фаску

• Если трубка длинная и узкая, планируйте контроль прямолинейности (и защитную упаковку).

• Если трубка должна скользить по штифту или проводу, проверьте, является ли штифт прогоночным или подходящим для места

В UPCERA мы советуем клиентам отправлять информацию о спаривании заранее. Правильное соотношение OD/ID часто важнее, чем достижение изолированного номинального числа.

3) Понять толерантность: чтоto Контроль,and Чтоto Расслабьтесь

Новички часто требуют «жёсткую толерантность везде». В керамике такой подход может увеличить стоимость без повышения производительности. Более разумный подход — контролировать только то, что влияет на посадку, герметизацию, выравнивание или износ, а остальное расслаблять.

Три допуска, которые обычно имеют наибольшее значение

Для большинства проектов по керамической трубке Циркония эти показатели допуска обеспечивают результаты:

• Определение допуска диаметра (OD или ID) для обеспечения стабильной сборки

• Округлость и концентричность для предотвращения неравномерного износа и вибраций

• Допуск длины и квадратность концов, когда трубка сидит рядом с плечом

Если трубка используется как изношительный рукав, небольшие отклонения в округлости или концентричности могут сосредоточить контакт на узкой линии. Вот так «хороший материал» становится «коротким сроком службы».

Типичные ожидания по толерантности (используйте какa Ссылка, а неa Обещание)

Производственные возможности зависят от геометрии, толщины стенки, длины и требований к отделке. Но в реальной промышленной практике часто можно увидеть следующие закономерности:

• Критические идентификаторы могут быть заданные до ±0,001 мм в приложениях с трубками точного выравнивания

• OD могут быть более рыхлими, например, ±0,02 мм, если OD не является основной поверхностью для определения

• Допуск длины может быть шире, например, ±0,1 мм, если трубка не должна жёстко остановиться на плече

Чтобы ваша спецификация была реалистичной:

• Ужесточить допуск только для функционального диаметра

• Использовать более широкий допуск к неспариваемым элементам

• Указывать концентричность/округлость при вращении, скольжении или герметизации

Если вы не уверены, UPCERA может помочь преобразовать вашу заявку в практический стек допусков, чтобы чертёж защищал производительность без лишних этапов обработки.

4) Выберите похожий на финишan Инженер: Шероховатость, полировка,and Обработка краёв

Поверхностная отделка — это не только вопрос внешнего вида. В керамической трубке из циркония покрытие напрямую влияет на трение, скорость износа, выпадение частиц, сложность очистки и поведение герметизации.

Завершение матчаto Тип контакта

Простое правило работает хорошо:

• Скользящий или натирающий контакт: выбирайте более тонкое покрытие для снижения абразивного износа

• Поток жидкости или порошка: выберите более гладкий канал для уменьшения накопления и турбулентности

• Процессы клея или нанесения покрытия: уточните, нужна ли для склеивания немного более шероховатая поверхность

Также не игнорируйте окончание лечения. Многие полевые неудачи начинаются с концов:

• Добавить фаску или радиус для снижения риска скола во время установки

• Определить качество кромки, если трубка встречается с уплотнительными кольцами, прокладками или хрупкими деталями

• Если чистка важна, уточните, как следует обращаться с трубкой после полировки

Хорошо подобранное покрытие может сократить время обслуживания, а не только улучшить результаты лабораторных анализов.

5) ПодтвердитьtЦиркония ГрейдandtСреда обслуживания

«Zirconia» — это не единый материал. Наиболее распространённый инженерный цирконий — это стабилизированный цирконий (часто стабилизированный по иттрии), предназначенный для поддержания стабильности прочности и прочности в сложных условиях.

С точки зрения производителя, решение о оценке должно соответствовать окружающей среде:

• Температурный диапазон и термический циклический цикл

• Контактный режим (статическая нагрузка, износ при скольжении, риск удара)

• Химическое воздействие (кислоты/щелочи/растворители или чистящие средства)

• Чувствительность к загрязнению (медицинское, лабораторное, полупроводниковое или точное дозирование)

Если трубка будет работать в сборке из смешанного материала, также учитывайте, как ведёт себя смежный материал. Твёрдая керамика может «выиграть» борьбу с износом, но может ускорить износ на более мягких контрповерхностях, если отделка и выравнивание не будут хорошо организованы.

6) Чек-лист заказов, удобный для начинающих, CTA

Чтобы плавно добыть керамическую трубку из циркония, сосредоточьтесь на том, что завод должен контролировать. В UPCERA самый быстрый путь к правильной стоимости и стабильному производству — это чёткий чертёж и короткая примечание о применении.

Вот практический чек-лист, который вы можете собрать в своём запросе:

• OD / ID / длина и какая поверхность является локализирующей поверхностью

• Критические допуски (диаметр, концентричность/округлость, длина/конечная квадратность)

• Требования к отделке поверхности (особенно для полировки отверстия или скользящего контакта)

• Обработка краёв (фаска/радиус) и любые «безчипные» обходки

• Рабочая среда (температура, среда, режим износа, требования к чистоте)

• Оценочное количество и уровень инспекции (пробный, пилотный или повторный выпуск)

CTA (Вызов-to-Action)

Если вы выбираете керамическую трубку из циркония и хотите избежать чрезмерного или недостаточного уточнения вашего чертежа, свяжитесь с UPCERA по поводу размеров вашей трубки, способа сопряжения (OD-fit или ID-fit) и рабочей среды. Мы порекомендуем практичный пакет допусков и отделки, предложим производственную конструкцию и поддержим вас рекомендациями по инспекции, чтобы ваша первая партия работала так же, как и последняя.
