Производитель высокопрочных керамических стержней: руководство по закупкам

Поиск производителя высокопрочных керамических стержней — первый шаг в решении сложных инженерных задач, которые не могут сделать металлы, полимеры и стекло. Эти продвинутые компоненты — не простые детали. Это прецизионные инструменты, предназначенные для работы в самых экстремальных промышленных условиях. Там, где металл изгибается, корродирует или проводится, а пластик плавится или изнашивается, керамический стержень держится на месте.

Это руководство предназначено для инженеров, дизайнеров и менеджеров по закупкам. Мы рассмотрим, что на самом деле означает «высокая прочность» в мире керамики. Мы сравним ключевые материалы, из которых вы должны выбрать. Самое главное — мы предоставим чёткую структуру поиска и проверки производителя, который сможет обеспечить качество и точность, необходимые для вашего приложения.

Что такое высокопрочные керамические стержни?

Высокопрочный керамический стержень — это промышленный компонент, изготовленный из передовой технической керамики, такой как глинозем или цирконий. Он спроектирован так, чтобы выдерживать экстремальные силы, которые вызвали бы разрушение большинства других материалов.

Для чего используется высокопрочный керамический стержень?

Высокопрочные керамические стержни используются в приложениях, требующих чрезвычайной долговечности. Сюда входят насосные валы, опоры промышленных печей, обработка полупроводников и медицинские имплантаты. Их прочность позволяет им выдерживать изгибы, сжатие, высокие температуры и сильный износ, что делает их идеальной заменой металла в суровых условиях.

Эти стержни относятся к семействуПромышленный керамический стерженькомпоненты. Их свойства выходят далеко за рамки простой прочности. Они также ценятся за:

• Экстремальная твёрдость:Они устойчивы к царапинам и абразивному износу.
• Термическая устойчивость:Они сохраняют форму и прочность при очень высоких температурах.
• Электрическая изоляция:Большинство из них являются отличными изоляторами, что делает их идеальными для оборудования высокого напряжения.
• Химическая инертность:Они не ржавеют и не корродируют даже при воздействии сильных кислот или оснований.
• Размерная стабильность:Они не деформируются и не ползут под нагрузкой со временем.

Что на самом деле означает «высокая прочность» в керамике

Когда инженер ищет «высокую прочность», он часто ищет решение определённого типа отказа. В мире металлов понятие «прочность» — простое понятие. В керамике это сложно.

Производитель спросит васКакого именносилы, которая тебе нужна. Понимание этой разницы — ключ к выбору правильного материала.

1. Сила на сжатие (сила «сжатия»)

Это способность материала сопротивляться силе, которая его сжимает или давит. Современная керамика обладает сдавливой прочностьюна порядки вышечем металлы. Это их главная суперсила.

• Лучшие материалы:Глинёз (оксид алюминия)
• Распространённое использование:Керамический столб или опора, которая должна выдерживать тяжёлую нагрузку.

2. Изгибательная прочность (сила «изгиба»)

Это способность материала сопротивляться разрушению при изгибе. Это распространённая точка отказа для хрупких материалов.

• Лучшие материалы:Цирконий (оксид циркония)
• Распространённое использование:Длинный, тонкий стержень, который должен поддерживать нагрузку через центр.

3. Прочность разрушения (сила «без скола»)

Это самое важное и неправильно понятое свойство. Прочность разрушения — это способность материала противостоятьРаспространение трещины. Материал с низкой ввязчивостью (например, стекло) может разбиться из-за небольшого скола. Материал с высокой ввязчивостью остановит трещину.

• Лучшие материалы: Керамические стержни из циркония
• Распространённое использование:Любое применение с вибрацией, ударом или тепловым ударом. Вот почему цирконию прозвали «керамическая сталь». Это самая прочная из всех монолитных керамик.

4. Твёрдость (сила «No Scratch»)

Это способность материала выдерживать абразивный износ, царапины и повреждения поверхности.

• Лучшие материалы:Карбид кремния (SiC)
• Распространённое использование:Насосные валы, подшипники или сопла для обработки абразивной шлави.

«Большая тройка» материалов для высокопрочных стержней

Ваш производитель вас подскажет, но ваш выбор почти наверняка сводится к трём основным материалам. У каждого из них своя уникальная личность.

Какие материалы для керамических стержней самые прочные?

Прочный материал зависит от применения. Глинозем (оксид алюминия) обладает одной из самых высоких прочностей на сжатие и является отличным изолятором. Цирконий (оксид циркония) обладает наилучшей прочностью на разрушения, что делает его устойчивым к ударам. Карбид кремния (SiC) — один из самых твёрдых материалов на Земле, что делает его превосходным по износостойкости.

1. Глинозём (оксид алюминия, Al2O3)

Глиноземная керамика — самая распространённая и универсальная современная керамика. Это основная рабочая лошадка для широкого спектра применений. Часто его определяют по чистоте (например, 95%, 99,5%, 99,8%).

• Ключевые сильные стороны:
  • Отличная прочность на сжатие.
  • Очень высокая твёрдость.
  • Фантастический электрический изолятор.
  • Хорошая термическая стабильность.
  • Дешевле по сравнению с цирконием или SiC.
• Главная слабость:
  • Относительно низкая прочность на разрушение. Он более хрупкий и может отколоться.
• Лучше всего для:
  • Опоры печи
  • Электрические изоляторы
  • Обычные промышленные изношенные детали

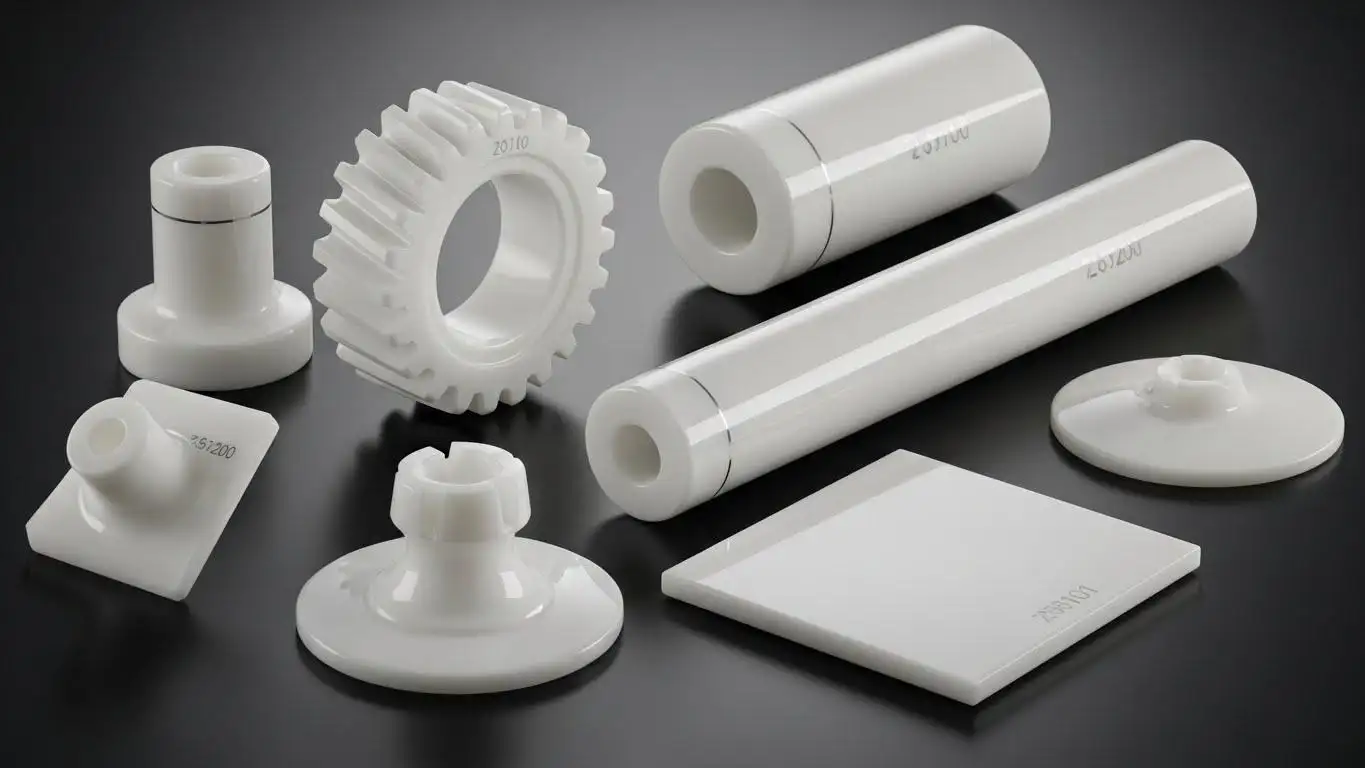

2. Цирконий (оксид циркония, ZrO2)

Цирконий — это «керамическая сталь». Это невероятный материал, который решает главную проблему традиционной керамики: хрупкость. Наиболее распространённой формой является итрия-стабилизированный цирконий (Y-TZP).

• Ключевые сильные стороны:
  • Исключительная прочность на перелом.Это его главное преимущество.
  • Очень высокая прочность на изгиб.
  • Хорошая твёрдость.
  • Тепловое расширение, похожее на сталь (полезно для соединения металлических деталей).
  • Биосовместимый (используется для медицинских имплантов).
• Главная слабость:
  • Рабочая температура ниже, чем у глинозема.
  • Более высокая стоимость материалов.
• Лучше всего для:
  • Насосные валы и поршни (где ключевая прочность)
  • Медицинские и стоматологические импланты
  • Сварочные штифты и фиксаторы (устойчивы к ударам)
  • Режущие инструменты

3. Карбид кремния (SiC)

Карбид кремния — один из самых твёрдых и долговечных материалов. Это специализированный материал для самых экстремальных условий износа.

• Ключевые сильные стороны:
  • Экстремальная твёрдость(почти на уровне алмаза).
  • Невероятная устойчивость к износу и износу.
  • Высокая теплопроводность (хорошо удаляет тепло).
  • Сохраняет прочность при очень высоких температурах (1400°C).
• Главная слабость:
  • Очень сложно изготовить и измельчать, из-за чего он дорогостоящий.
  • Более низкая прочность на перелом, чем у циркония.
• Лучше всего для:
  • Механические уплотнения и подшипники
  • Сопла для пескоструйной обработки
  • Компоненты обработки полупроводников

Сравнение материалов с первого взгляда

Свойства	Глинозём (99,5%)	Циркония (Y-TZP)	Карбид кремния (SiC)
Прочность на сжатие	Очень высоко	Высокий	Очень высоко
Прочность на изгиб	Хорошо	Отлично	Хорошо
Прочность разрушения	Низкий	Отлично	Справедливо
Твёрдость	Очень высоко	Очень высоко	Экстремальные
Термическая устойчивость	Отлично	Хорошо	Отлично
Электрический изолятор	Отлично	Да	Нет (полупроводник)
Стоимость	Низкий	Средне-высокий	Высокий

Как производятся высокопрочные керамические стержни?

Керамический стержень как металл не отлить. Этот процесс является одним из самых передовых в современном производстве. Это путь от мелкого порошка к компоненту, твёрже стали.

Как изготавливаются керамические стержни?

Керамические стержни начинаются как мелкий порошок (например, глинозем), смешанный с связующим веществом. Эта паста затем формуется, обычно путём экструзии, чтобы получить «зелёный» стержень. Эта мягкая деталь затем обжигается при экстремальных температурах в печи или «спечена». Спекание сплавляет частицы, делая стержень невероятно твёрдым и плотным. Наконец, он проводится точной шлифовкой алмазными инструментами до точного конечного диаметра.

Шаг 1: Подготовка сырья

Процесс начинается с ультрачистого наномасштабного керамического порошка. Качество и консистенция этого порошка определяют окончательную прочность детали. Производитель смешивает этот порошок с фирменными связующими веществами и пластификаторами для создания сырья.

Шаг 2: Формирование «зелёного» стержня

Сырье формируется в базовую форму стержня. Эта «зелёная» часть мягкая, меловая и крупнее последней части.

• Экструзия:Это самый распространённый способ для изготовления стержней. Паста проталкивается через штамп, чтобы создать длинный непрерывный цилиндр, который затем нарезают по длине.
• Сухое прессование:Порошок уплотняют в форму. Это хорошо подходит для более коротких и широких форм «стержня».
• Изостатическое прессование (CIP/HIP):Порошок помещают в гибкую форму и прессуют со всех сторон жидкостью. Это создаёт очень однородную деталь с отличной плотностью, часто используемую для самых высокопроизводительных приложений.

Шаг 3: Спечение (Поджиг)

Это самый критичный, энергоёмкий и трудоёмкий этап. Зелёные стержни помещают в печь с высокой температурой.

1. Выгорание папок:Детали нагреваются медленно, чтобы сжечь полимерные связующие материалы.
2. Спечкание:Температура резко повышается (часто от 1500°C до 1800°C). При таком нагреве частицы керамики не плавятся, а сливаются по краям. Деталь значительно уменьшается (на 15-25%) и становится невероятно плотной и твёрдой.

Любая ошибка на этом этапе может привести к деформации, трещинам или слабой детали.

Шаг 4: Точная шлифовка («Отделка»)

После спекания стержень становится твёрдой, но его поверхность шероховата, а размеры не совсем точны. Последний шаг — это обработка. Поскольку материал очень твёрдый, это можеттолькоЭто делается с помощью инструментов с алмазным покрытием.

• Грайндинг без центра:Это стандартный метод для точные стержни. Стержень подается между двумя вращающимися шлифовальными кругами, которые приводят его к точному, равномерному внешнему диаметру (OD) с очень гладкой поверхностью.
• Цилиндрическое шлифование:Используется для создания более сложных форм, таких как ступени или сужающие элементы.

Ключевые промышленные применения высокопрочных стержней

Эти стержни решают проблемы. Они встречаются в отраслях, где неудача невозможна.

Производство полупроводников

В этой отрасли керамические стержни используются как рычаги, опоры и изоляторы для обработки пластин.

• Почему?Производственный процесс включает коррозийные газы, высокие температуры и плазменные поля. Керамика (особенно глинозем и SiC) — одни из немногих материалов, достаточно чистых и прочных, чтобы выжить без загрязнения кремниевых пластин.

Медицина и биологические науки

Здесь основной материал — цирконий.

• Почему?Он биосовместим, то есть не реагирует с человеческим организмом. Он также чрезвычайно прочный и износостойкий. Он используется для изготовления зубных имплантов, компонентов для замены суставов и высококачественных хирургических инструментов.

Промышленное оборудование и производство

Это самая широкая категория дляПромышленный керамический стерженькомпоненты.

• Насосные валы и поршни:Стержни из циркония идеально подходят для насосов, работающих с абразивными шламами, химикатами или пищевыми продуктами. Они не изнашиваются, не ржавеют и не загрязняют продукт.
• Сварка и расположение штифтов:Стержни циркония используются в роботизированных сварочных клетках. Они прочные, непроводящие, и брызги от сварки не прилипают к ним, в отличие от металлических штифтов.
• Форсунки:Стержни SiC обработаны в сопла для пескоструйной обработки, водоструйной резки и химической обработки.

Аэрокосмическая и оборонная промышленность

• Почему?Современная керамика обладает высокой прочностью при небольшом весе. Они применяются для брони, лёгких конструктивных компонентов и деталей в зонах с высокими температурами двигателей.

Печь и термическая обработка

• Почему?Глиноземные стержни идеально подходят для опор при высоких температурах. Они могут выдерживать тяжёлые нагрузки внутри печи при температуре 1500°C, где любой металл превращается в жидкость.

Источник 101: как проверить производителя высокопрочных керамических стержней

На рынке много «поставщиков», но мало настоящих производителей. Дистрибьютор продаёт вам коробку. Производитель — это инженерный партнёр, который решает вашу проблему. Вот как их отличить.

Как найти хорошего производителя керамических стержений?

Чтобы найти хорошего производителя, проверьте их собственные возможности. Настоящий производитель сам контролирует своё спекание и, что самое важное, обладает оборудованием для точной шлифовки алмазов. Попросите материальные данные для проверки свойств керамики. Дистрибьютор, напротив, хранит и перепродает только готовые детали.

1. Первый вопрос: «Вы производитель или дистрибьютор?»

Будьте прямолинейны. Дистрибьютор — это посредник. Они не контролируют качество, материал или сроки поставки. Настоящий производитель контролирует весь процесс — от порошка до готовой детали.

2. «Покажи мне свой отдел гринда.»

Это настоящее испытание. Любая компания может купить печь и спечеть деталь. Точность, стоимость и качество определяются от шлифовки.

• Попросите:Фотографии или видеоэкскурсия по их безцентровым и цилиндрическим кофемолкам.
• Почему?Компания, которая аутсорсирует шлифовку на аутсорсинг, не является производителем высокоточных моделей. Это мастерская по принципу «формировать и подстрелять».

3. «Пришли мне свой материальный лист.»

Не принимайте расплывчатые утверждения вроде «наш глинозем очень крепкий».

• Попросите:Технический технический лист (TDS) дляТочный материалони предлагают (например, «99,5% глинозема»).
• Что проверить:Обратите внимание на ключевые свойства: прочность на сдавление (МПа), прочность на изгиб (МПа), прочность на перелом (МПа·м¹/²) и твёрдость (GPa или HRA). Сравните эти данные с отраслевыми стандартами.

4. «Можем ли мы обсудить допуски?»

Качественный производитель будет рад провести этот разговор.

• Стандартная допуск:Для заземляющего стержня стандартный допуск OD может составлять $\pm 0.025\text{ mm}$ ($\approx \pm 0.001$ дюймов).
• Допуск точности:Высокоточная допуск может составлять $\pm 0.005\text{ mm}$ ($\approx \pm 0.0002$ дюймов).
• Стоимость:Более строгие допуски требуют большего времени на шлифовку и более опытных операторов. Будьте готовы к росту цены по мере того, как допуска станет жёстче. Платите только за ту точность, которая вам действительно нужна.

5. Начните с прототипов

Никогда не размещайте заказ на 10 000 предметов на основе рисунка.

• Попросите:Небольшой «прототип» из 5-10 штук.
• Проверьте их.Положите их в свою машину. Попробуй их сломать. Проверьте, что они подходят. Эта небольшая инвестиция может сэкономить вам целое состояние.

За пределами простого стержня: мир индивидуальной обработки

Во многих случаях требуется больше, чем просто гладкий цилиндр. ЗдесьКастомные керамические стержниПроизводитель становится необходимым.

Можно ли выработать резьбу или отверстия в керамическом стержне?

Да. Производитель может вырабатывать такие элементы, как резьба, отверстия и канавки, в керамический стержень. В идеале это делается, когда стержень находится в «зелёном» (неактивном) состоянии. После спекания стержень становится слишком твёрдым и требует специализированной и более дорогой алмазной шлифовки для добавления этих индивидуальных особенностей.

Производитель полного спектра услуг может добавить огромный спектр функций:

• Квартиры:Для гаечных ключей или анти-вращения.
• Канавки:Для уплотнительных колец или зажимов.
• Потоки (внутренние или внешние):Для сборки.
• Отверстия (перекрёстно просверленные):Для контактов или датчиков.
• Снижение скорости:Для применения с насадками.
• Шаги:Для создания нескольких диаметров на одном валу.

Работать с производителем, который может сделать это внутри компании, гораздо дешевле и быстрее, чем покупать стержень и отправлять её в отдельную мастерскую.

Будущее: Более прочная, прочная и прозрачная керамика

ОбластьКерамическая инженерияне стоит на месте. «Высокая сила» — это движущаяся цель.

• Прозрачная керамика:Производители теперь могут производить керамику (например, глинозем и шпинель), которая не только прочная, но и оптически чистая, например, стекло. Это приводит к новым применениям в высокопрочных окнах, военной броне и лазерных компонентах.
• Керамические матричные композиты (CMCs):Это следующий рубеж. CMC предполагают встраивание волокон (например, карбидных волокон кремния) в керамическую матрицу. В результате получается материал, обладающий термостойкостью керамики, но прочностью и нехрупким разрушением металла.

Ваша стратегия поиска: итоговое резюме

Поиск подходящего производителя высокопрочных керамических стержней сводится к чёткому, трёхэтапному процессу.

1. Определите свою проблему:Какая сила тебе нужна? Вы боретесь с раздавлением (сжатие), сгибание (изгиб) или сколы (жёсткость)? Ваш ответ указывает на ваш материал.
2. Выберите материал:Используйте «Большую тройку» в качестве ориентира. Начните с глинозема для общей рекомендуемой прочности, переходите на циркония для прочности, а SiC — для экстремального износа.
3. Проверьте своего производителя:Игнорируйте разговоры о продажах и сосредоточьтесь на возможностях. Настоящий партнёр имеет собственную шлифовку алмазов и предоставляет материальный лист для подтверждения своих претензий.

Для полного обзора всех типов и применений стержней см. нашПолное руководство по керамическим стержням.
