Объяснение керамических феррул: применение, материалы и ведущие производители в мире

Керамические феррулы являются самыми важными компонентами точности в современных волоконно-оптических сетях. Их нельзя увидеть, но эти крошечные, инженерные каналы — самая важная часть для выравнивания двух оптических волокон. Один микрон смещения может поставить сеть на колени. Именно поэтому материалы, производство и подбор этих компонентов являются одними из самых требовательных областей в современной инженерии.

В то время как некоторые промышленные применения используют керамические феррулы для высокотемпературной сварки шпильок, основной высокотехнологичный рынок сосредоточен на волоконной оптике. Это руководство даёт полный обзор этих высокоточных компонентов. Мы рассмотрим материалы, которые их производят, субмикронные допуски, которые их определяют, и мировых производителей, которые их производят. Это ваше полное руководство по поиску и пониманию самого важного компонента вашей сети.

Что такое керамический феррул? Два основных применения

Термин «керамическая феррула» может сбивать с толку, потому что он относится к двум совершенно разным продуктам. Важно различать их.

1. Высокоточные волоконно-оптические феррулы (основная тема этого руководства)

Это высокотехнологичное применение. AКерамический феррул циркония— это микро-прецизионная рукавица, предназначенная для удержания и выравнивания одного оптического волокна. Вся его цель — обеспечить идеальное совпадение сердечника одного волокна стоимостью $8$ micron с ядром другого.

• Материал:Почти исключительно цирконий (оксид циркония).
• Функция:Точное выравнивание волокон.
• Ключевая особенность:Субмикронная точность (допуски меньше одной миллионной доли метра).
• Промышленность:Телекоммуникации, дата-центры, медицина, аэрокосмическая отрасль.

2. Промышленная сварка и огнеупорные феррулы

Это продукт низкой точности промышленного класса. Эти феррулы используются при сварке шпильок для экранирования сва, содержания расплавленного металла и выделения газов. Они также применяются в котлах для защиты концов труб от высокой температуры.

• Материал:Чаще всего алюминий или кордиерит.
• Функция:Теплоизоляция и сварная изоляция.
• Ключевая особенность:Устойчивость к высоким температурам и низкая стоимость. Это расходники одноразового использования.
• Промышленность:Строительство, судостроение, нефтехимия.

В этой статье будет сосредоточена исключительно на высокоточном керамическом ферруле для оптоволоконных применений, поскольку именно этот компонент требует современных материалов и производства.

Почему цирконий? «Керамическая сталь» оптоволокна

Ранние феррулы изготавливались из металла или пластика, но эти материалы не работали в масштабах. Металл слишком сильно расширяется и сжимается при температуре, а пластик слишком мягкий. Вся индустрия стандартизировалась наЦиркония (ZrO2), а именно Иттрия-стабилизированный цирконий (Y-TZP).

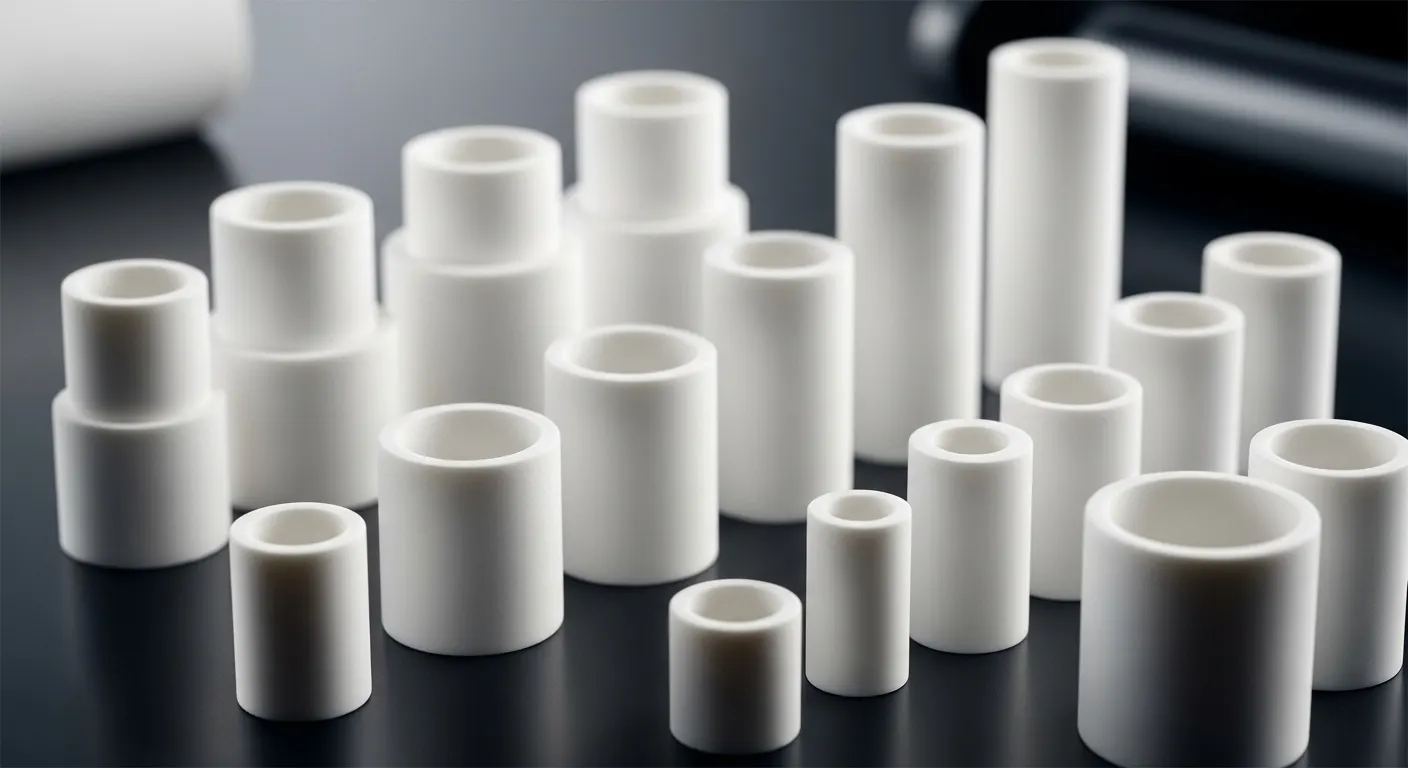

Что такое керамический феррул из циркония?

Керамический феррул из циркония является отраслевым стандартом для выравнивания оптических волокон. Он изготовлен из оксида циркония — материала, ценящегося за высокую прочность, термическую устойчивость и мелкозернистость. Эта «керамическая сталь» может быть изготовлена с субмикронной концентричностью, необходимой для оптических соединений с низкими потерями.

Цирконий является материалом выбора по трём ключевым причинам:

1. Исключительная твёрдость и долговечность:Цирконий невероятно твёрд, предотвращая царапины и повреждения при повторных соединениях (спариваниях).
2. Термическая устойчивость:Коэффициент теплового расширения очень близок к коэффициенту стекла. Это означает, что по мере нагрева и охлаждения разъёма керамический наполнитель и стекловолокно расширяются и сжимаются почти с одинаковой скоростью, поддерживая волоконное ядро идеально выровненным.
3. Микроструктура для полировки:Циркония обладает чрезвычайно мелкозернистой структурой. Это позволяет полировать его до идеально гладкого и точного конца, что крайне важно для производительности.

Суть производительности: прецизионное производство

Высокоточные керамические феррулыопределяются их допусками, которые одни из самых строгих в любой производственной отрасли. Производственный процесс — это чудоКерамическая инженерия.

1. Сырьё:Процесс начинается с ультрачистого нано-классного порошка циркония, который часто закупается у ведущих японских отраслей.
2. Литье под давлением:Этот порошок смешивается с связующим веществом и формируется под давлением в базовую форму «зелёной» феррулы.
3. Спечкание:Зелёные части обжигают в печи с высокой температурой в течение многих часов. Связующее вещество сгорает, и частицы циркония сливаются, сжимая деталь в невероятно твёрдую и плотную твёрдую частицу.
4. Точная шлифовка и полировка:Это самый критический этап. Спеченный феррул обрабатывается алмазными инструментами. Внутренний канал сверлен, а внешний диаметр шлифован для достижения двух важных характеристик:
   • Внутренний диаметр (ID):Строго контролируемая так, чтобы поместиться только в волокно за $125 \mu\text{m}$ (например, $125.5 \mu\text{m}$ с допуском всего $1/0 \mu\text{m}$).
   • Концентричность:ЭтоСамая важная метрика. Он измеряет смещение между центром внутреннего канала и центром внешнего диаметра. Для одномодовых феррулов эта концентричность часто равна $\leq 1.0 \mu\text{m}$. Оценки за высокие результаты могут составлять $\leq 0.4 \mu\text{m}$.

Когда вы понимаете, что цель — выровнять ядро стоимостью $8 \mu\text{m}$, становится понятно, почему ошибка $1 \mu\text{m}$ — это разница между рабочей линкой и мёртвой.

Стандартные типы керамических феррулы по разъёмам

Вы почти никогда не купите феррул отдельно. Вы покупаете разъём (например, разъём SC или LC) с внутри феррула. Тип соединителя определяет внешний диаметр феррула.

Standard $\varnothing 2.5 \text{ mm}$ Ferrules

Это «оригинальный» стандартный размер. Он надёжный и широко используется.

• SC (Абонентский разъём):Распространённый квадратный разъём с нажатием и вытягиванием.
• ST (прямой кончик):Популярный разъём в стиле штыка.
• FC (Ferrule Connector):Винтовой разъём, популярный в условиях высокой вибрации.

Малый форм-фактор $\varnothing 1.25 \text{ mm}$ Ferrules

Этот меньший размер был разработан для обеспечения более плотных соединений, например, в дата-центрах и современных трансиверах.

• LC (Lucent Connector):Доминирующий разъём для дата-центров. Это небольшой разъём с системой push-pull, который выглядит как миниатюрный SC.
• MU (Миниатюрный блок):Небольшой разъём с кнопкой push-pull, популярный в Японии.

Феррул OD	Типы разъёмов	Основной сценарий использования
$\varnothing 2.5 \text{ mm}$	SC, ST, FC	Телекоммуникации, электронная телевидность, общее использование
$\varnothing 1.25 \text{ mm}$	LC, MU	Высокоплотные дата-центры, трансиверы

Критическая полировка: ПК против UPC против геометрии концевой поверхности APC

Последнее исполнениеКерамический феррул в волоконно-оптической техникеопределяется полировкой на кончике. Эта геометрия определяет, сколько света теряется (потери при вставке) и сколько отражается (возвратные потери).

В чём разница между PC, UPC и APC?

PC (Physical Contact) и UPC (Ultra Physical Contact) — это плоские, полированные ферулы за $0^\circ$, обеспечивающие хорошую производительность. APC (Angled Physical Contact) полируется под углом $8^\circ$. Этот угол отражает свет в облицовку волокна, а не обратно к источнику, обеспечивая значительно более высокие возвратные потери.

ПК (физический контакт)

• Польский:$0^\circ$ угол с небольшой выпуклой кривой.
• Потеря при возврате:Хорошо ($\примерно -40 \text{ dB}$).
• Цвет:Обычно бежевый (многорежимный) или синий (однорежимный).

UPC (ультрафизический контакт)

• Польский:Полировка за $0^\circ$, похожая на PC, но с более тонкой, расширенной машинной полировкой. Это создаёт лучшее покрытие поверхности.
• Потеря при возврате:Очень хорошо ($\примерно -50 \text{ dB}$ до $-55 \text{ dB}$).
• Цвет:Обычно синий (однорежимный).

БТР (угловой физический контакт)

• Польский:Конечная поверхность отполирована с точностьюУгол $8^\circ$.
• Почему?Любой свет, отражающийся на соединении, делает это под углом $8^\circ$, из-за чего он отражается в облицовке волокна, где он теряется. Он не может вернуться к источнику лазера.
• Потеря при возврате:Отлично ($\geq 60 \text{ dB}$).
• Цвет:ВсегдаЗелёный.
• Ключевое правило:Ты можешьНИКОГДАсоедините разъём APC (угол) с плоским разъёмом UPC. Это повредит оба волокон и приведёт к полному сбою сигнала.

Краткое описание выступлений:

Польский тип	Польский угол	Типичные убытки от возврата	Ключевое применение
PC	$0^\circ$ (Flat)	$-40 \text{ dB}$	Старое многорежимное, тестовое оборудование
UPC	$0^\circ$ (Flat)	$-55 \text{ dB}$	Большинство цифровых каналов передачи данных, телекоммуникации
APC	$8^\circ$ (под углом)	$\geq 60 \text{ dB}$	Видео, аналоговые сигналы, DWDM, FTTH

За пределами стандарта: мир кастомных керамических ферулов

Хотя большая часть рынка использует стандартные феррулы $\varnothing 1.25 \text{ mm}$ или $\varnothing 2.5 \text{ mm}$, растущая область высокотехнологичных приложений требуетИндивидуальная керамическая феррул. Специализированный производитель может создавать детали с нестандартными характеристиками для конкретных задач.

• Индивидуальные размеры диаметра (ID):Для нестандартных волокон, таких как волокна с крупным сердечником, используемые в медицине или сенсорных приложениях.
• Индивидуальные внешние диаметры (OD):Для интеграции в уникальные, нестандартные корпуса разъёмов.
• Флаты, слоты и клавиши:Эти особенности используются для противовращения вращения. Это критически важно для волокон с поддержанием поляризации (PM) или для разъёмов APC, где угол $8^\circ$ должен быть идеально выровнен.
• Контр-боры:Феррул с «ступенчатым» внутренним стволом. Это часто используется в мощных лазерных приложениях для снижения нагрузки на волокно.
• Многоствольные феррулы:Один феррул с двумя или более параллельными отверстиями, используемый для выравнивания нескольких волокон в специальном массиве.
• Сборки:Феррулы, соединённые с металлическими фланцами или шанками для удобства установки в научные приборы или медицинские устройства.

Эти кастомные детали чаще всего закупаются у специализированных производителей, многие из которых находятПоставщики индивидуальных керамических ферруль в Китаедля уникальных дизайнов.

Руководство по закупкам: поиск ведущих производителей по всему миру

Мировой рынок керамических феррулов является высокоспециализированным. У разных регионов разные сильные стороны. Успешная стратегия закупок зависит от того, к кому обращаться с учётом ваших конкретных потребностей.

Япония: источник материала

Япония — бесспорный лидер вВверх по течениюрынок. Глобальные производители с большим объемом зависят от японских компаний, таких какТосоиМатериалы Kyoritsuдля ультрачистого нано-классного порошка циркония, который является необходимым сырьём для высокоточных феррул.

Китай: центр крупнообъёмного производства

Китай является крупнейшим производителем керамических феррулов в мире, доминируя в масштабном производстве.

• Специализация:Стандартные, высококачественные феррулы LC и SC для телекоммуникаций и дата-центров.
• Ключевые игроки:Компании, такие какЧаочжоу Три Круга (CCTC)иFoxconnявляются глобальными гигантами, производящими миллиарды единиц.
• Источники:Это лучший рынок для стандартов закупокКерамические феррулы в КитаеВ масштабе.

США и Европа: специалисты высокого уровня и кастомов

Рынки Северной Америки и Европы сосредоточены на специализированных приложениях с высокой стоимостью.

• Специализация:Индивидуальные феррулы, компоненты военного класса (mil-spec), феррулы медицинских устройств (оптогенетика) и детали исследовательского уровня.
• Источники:Покупатели, ищущиеКерамические феррулы в США,Великобритания, или вышеЕвропаобычно закупаются для аэрокосмической, оборонной или медицинской НИОКР.

Индия и Юго-Восточная Азия: быстрорастущие рынки

Эти регионы являются одновременно крупными потребителями и развивающимися производственными центрами.

• Специализация:Это было вызвано масштабными внутренними телекоммуникационными проектами (например, FTTH).
• Источники:ИсточникиКерамические феррулы в ИндииилиИндонезия— это распространённая стратегия поддержки местных производственных и инфраструктурных проектов.
• Примечание:Многие поставщики в этом регионе, такие какпоставщик высокоточных керамических ферруль в Индии, часто сотрудничают с крупными китайскими или японскими производителями.

Примечание о «керамических волоконных феррулах»

Вы можете столкнуться с запутанным термином «феррула из керамического волокна». Это распространённый отраслевый термин, сочетающий два разных продукта:

1. Правильное значение:«Керамическая феррула» из цирконии, использоваласьдляоптическийволокно. Это высокоточный компонент, описанный в этом руководстве. Пользовательская ссылка наФеррул из керамического волокна в СШАотносится к этому вопросу, часто в контексте высококачественных военных или аэрокосмических деталей.
2. Неправильное значение:«Керамическое волокно» — это также название высокотемпературной изоляционной шерсти (например, Kaowool). Этот материал совершенно не связан с оптоволокном.

При выборе обязательно уточните, что вы ищете керамический феррул из циркония для оптоволоконного оборудования.

Как проверить поставщика керамических феррулов: список для покупателя

Качество вашего поставщика — это качество вашей сети. При проверке потенциального производителя необходимо задавать правильные вопросы.

Ваш чек-лист из четырёх пунктов отбора:

1. Попросите материальный источник:
   • Вопрос:«Откуда твой порошок циркония?»
   • Хороший ответ:Они называют ведущего японского или европейского поставщика (например, «Мы используем порошок Tosoh»). Это доказывает, что они не сокращают затраты на самом важном сырье.
2. Попросите оценки по концентричности:
   • Вопрос:«Какие у вас стандартные и премиальные оценки концентричности для однорежимных феррулов?»
   • Хороший ответ:Они дадут вам точные цифры. (например, «Наш стандартный рейтинг — $\leq 1.0 \mu\text{m}$, а премиум низкий убыток — $\leq 0.5 \mu\text{m}$.»).
3. Отчёты по качеству спроса:
   • Вопрос:«Вы предоставите полный интерферометрический отчёт по геометрии концевой поверхности и Сертификат соответствия (CoC) вместе с нашим заказом?»
   • Хороший ответ:«Да.» Отчёт интерферометрии — этотолькодоказательство того, что полировка (ROC, Apex Offset) правильна. CoC — это ваше доказательство отслеживаемости.
4. Проверьте соответствие требованиям:
   • Вопрос:«Ваши компоненты соответствуют требованиям RoHS и REACH?»
   • Хороший ответ:«Да.» Это не обсуждаемое требование для продукции, продаваемой в Европе, и является мировым эталоном качества и экологической безопасности.

Следуя этому руководству, вы сможете уверенно ориентироваться в сложном мире керамических феррул — от базовых материалов до глобальной цепочки поставок — и найти высокоточного партнёра, которого заслуживает ваша заявка.
